جامپر از بالا مخصوص ترمینال پیچی سایز 16 رعد سری CCx-16

توضیحات

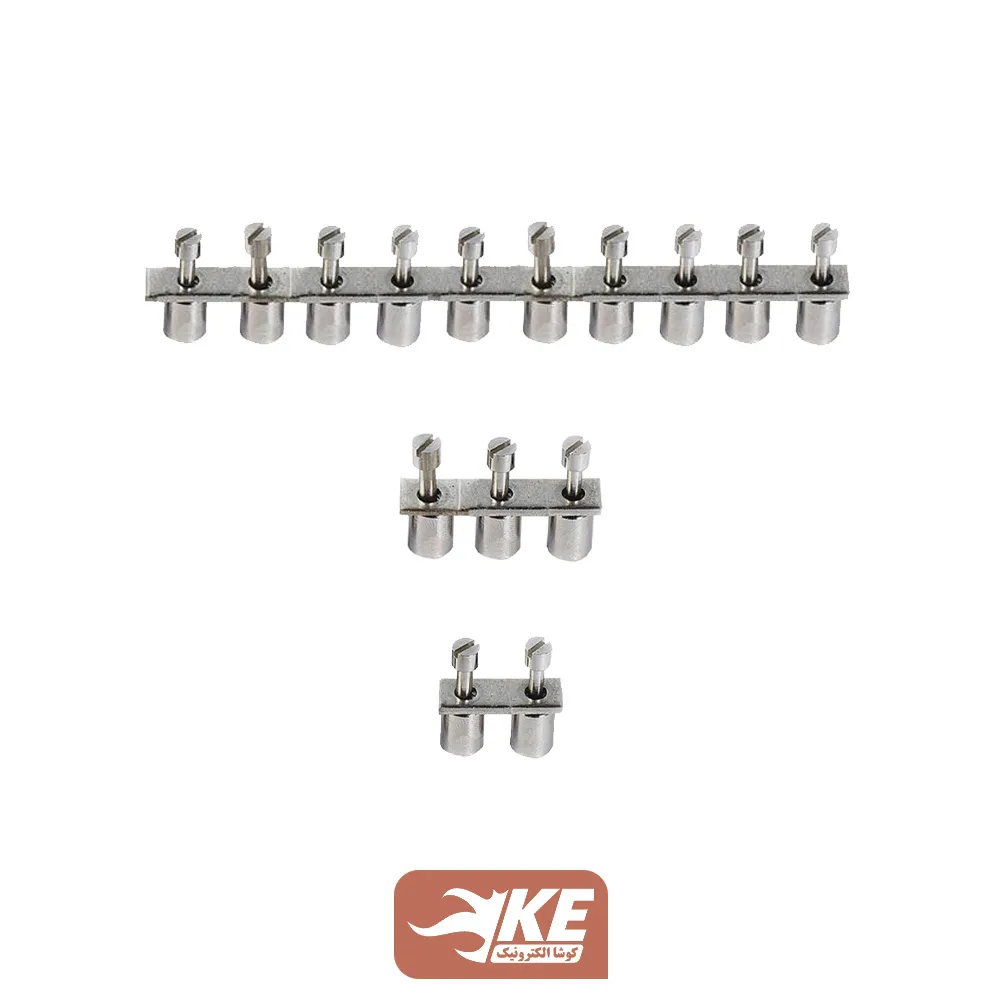

زمانی که نیاز به اتصال چند ترمینال به یکدیگر است، به‌جای ایجاد جامپر توسط سیم، بهتر است از جامپر ترمینال مخصوص اینکار استفاده کرد. جامپر از بالا ترمینال پیچی سایز 16 رعد می‌تواند تا ده ترمینال پیچی سایز 16 را به یکدیگر جامپر و متصل کند. محل اتصال این جامپر، در شیار میانی ترمینال است که روی سوراخ تعبیه‌شده، پیچ می‌شود. جنس این میله‌ها از مس آبکاری شده است که می‌تواند تا 76 آمپر را به‌خوبی از خود عبور داده و اتصالی مطمئن به وجود آورد و در سه مدل دو خانه(CC2-16) و سه خانه(CC3-16) و ده خانه(CC10-16) تولید می‌شود.

مزایای استفاده از جامپر از بالا ترمینال پیچی سایز 16 رعد

• زیبایی نهایی تابلو
• راحتی و سرعت در نصب
• ایجاد اتصال مطمئن و محکم
• افزایش طول عمر ترمینال و عمر تابلو
• کاهش ضریب خطا و هدر رفت زمان عیب‌یابی
• اطمینان خاطر از تحمل جریان عبوری از ترمینال
• جلوگیری از هرزشدن پیچ به علت ورود چند رشته سیم به داخل یک ترمینال
• استفاده از مس آبکاری شده که علاوه بر افزایش طول عمر جامپر، جریان برق را به‌خوبی از خود عبور می‌دهد

نحوه نصب

برای نصب جامپر از بالا تنها نیاز به یک پیچ‌گوشتی دو سو است.

1. ابتدا دیواره کوچک عایق محل نصب جامپر را توسط دم باریک یا کاتر بردارید.
2. ترمینال پیچی سایز 16 را روی ریل نصب و به هم می‌چسبانیم.
3. جامپر را از بالا و روی شیار میانی ترمینال قرار می‌دهیم به‌صورتی‌که پیچ جامپر هم‌راستا با سوراخ میانی ترمینال شود.
4. با پیچ‌گوشتی پیچ روی جامپر را محکم می‌کنیم.

توجه: همانند پیچ ترمینال، از واردکردن فشار اضافی به پیچ جامپر خودداری کنید.

توجه: حتما از “جامپر از بالا ترمینال پیچی برند رعد” استفاده کنید. برندهای متفرقه برای کاهش قیمت، به‌جای مس، از آلیاژهای ارزان‌تر و ترکیبات آهن و آلومینیوم استفاده می‌کنند که علاوه بر عدم امکان محکم‌کردن پیچ‌ها، توانایی عبور جریان کافی را نداشته و مشکلات ثانویه ایجاد خواهند کرد.

این محصول فقط برای جامپر کردن ترمینال ریلی پیچی سایز 16 رعد(RTP16) مناسب است.
